簡介

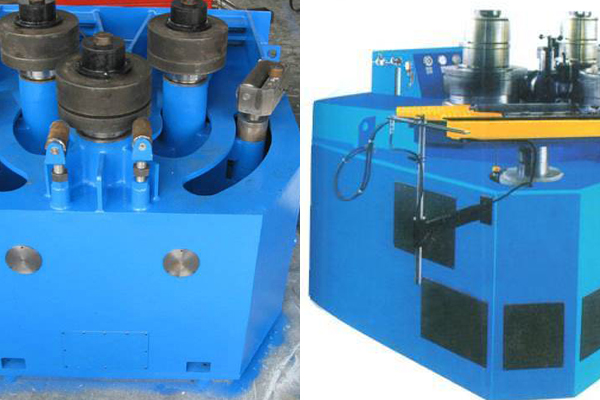

        型材彎曲機為弧線下調式結構，上輥軸固定，兩下輥軸圍繞一中軸相對于上輥軸分別作弧線升降運動，其功能主要是預彎型材的端部和使型材彎曲變形，同時兩下輥軸也為主傳動軸，由液壓馬達驅動，使彎曲變形的型材卷制成形。為防止型材在卷彎過程中的扭曲變形，提高型材的卷彎精度，增設有兩托輥和滾輪，可上、下垂直移動，以適應卷彎不同規格和不同彎曲半徑的型材。立式型材彎曲機的上述各運動部件均安裝在焊接結構床身內，構成型彎機的主體。整機的全部動作均為液壓驅動，由電氣集中控制兩下輥軸的升降運動，數字顯示，集中于操作臺面操作。



結構組成概述

        1、驅動部分
機器的三個模具均有驅動裝置。由大扭矩液壓馬達驅動，可以進行正、反方向旋轉；這樣可以避免卷制過程中可能產生的“打滑”現象。上下模具的線速度在卷制過程中自動匹配。
回轉運動均裝有制動裝置，以確保工件卷制時的準確定位。
該裝置運轉平穩，卷制靈活可靠。
        2、主軸部分
主軸為設備工作的主要執行元件，具有足夠的強度、剛度、表面硬度和加工精度，以確保工作時的可靠性與使用壽命。
三個主軸均采用調心滾子軸承支撐，該類軸承適合低速重栽的工作場合，使用壽命長，摩擦損耗小。
支撐主軸的兩軸承間跨距較大，增加了主軸的穩定性。
上軸位置固定，兩下軸由雙作用液壓缸驅動圍繞中心軸作弧線升降運動。
油缸銷軸、中心軸等轉動部位均采用SF-1無油潤滑滑動軸承支撐，（該軸承是以鋼背為基體，在鋼背上燒結一層球形青銅粉，表面為改性聚甲醛，經過軋制后在銅粉的圓孔隙中充滿耐磨層材料的三層復合材料），是商品化產品。
        3、模具部分
該機三個模具安裝在三個主軸端部，由導向平鍵傳遞扭矩。通過中心螺栓連接，可方便模具的替換。
托輥可與下模隨動，也可以升降和旋轉，配合主模具彎卷型材，提供彎卷精度。
        4、液壓部分
液壓系統的主要作用為驅動液壓馬達的旋轉運動、兩下軸升降運動、托輥的跟蹤等。
泵站部分為液壓系統的動力源。提供系統需要的動力。由電動機、泵提供動力?？刂撇糠植捎糜吐穳K形式減少了管路、接頭。便于操作維護，在泵的出口裝有溢流閥和壓力繼電器，對系統安全保護。
當系統壓力超過溢流閥調定的壓力時溢流閥打開，系統卸壓。溢流閥出現故障時壓力超過調定的壓力不能卸壓時，由壓力繼電器反饋信號電氣系統斷電保護。
整個液壓系統設計合理、工作可靠，并配備高精度的吸油和回油過濾器，以保證系統油液的清潔度。
有空氣濾清器，保證油箱正常呼吸和水份蒸發。
油溫油位計顯示油箱內液壓油量與液壓油的溫度。
通過壓力表可直觀地觀察系統壓力和壓力波動。
通過電液換向閥，可控制下模的升降運動；通過液控單向閥，使模具可停留在任意位置。
        5、電氣系統
電氣系統有操作臺、控制系統組成.。
所有動作均在操作臺操作。

用途及特點

        立式型材彎曲機機結構合理、性能穩定、節能節材效果顯著，是理想的型材彎曲設備。該設備是專用于卷彎角鋼、槽鋼、工字鋼、扁鋼、方鋼、圓鋼等各種異型鋼材的高效加工設備，可一次上料完成卷圓、校圓工序。型材彎曲機廣泛用在石油、化工、水電、造船及機械制造等行業。 以上關于型材彎曲機的相關知識要點，希望對大家的工作有所幫助，想要更多資訊，請關注江蘇朗日公司網站：http://www.bfyqct.com
